SJ390A无线高压卫星授时远程核相仪
产品简介
高压卫星授时远程核相仪,卫星精准核相、电流、频率、相位、验电测试,核相电压等级10V-550kV,核相距离大于500km,频率45Hz-75Hz,3.5寸彩屏,向量图指示,语音核相
订购热线:021-54358329
产品介绍
http://www.dc21.cn/products/p2/67.html
一、产品功能

高低压卫星授时远程核相(环网柜、地下室、矿井下核相),语音播报;频率、相位、相序、验电测试

二、产品特点

1V-550kV 全智能核相
语音播报;3.5 寸真彩LCD
卫星授时核相距离达 500km 以上普通核相距离 160m
相位 0°~360°,频率 45~75Hz

三、概述

SJ390A无线高压卫星授时远程核相仪【远程卫星授时核相仪】

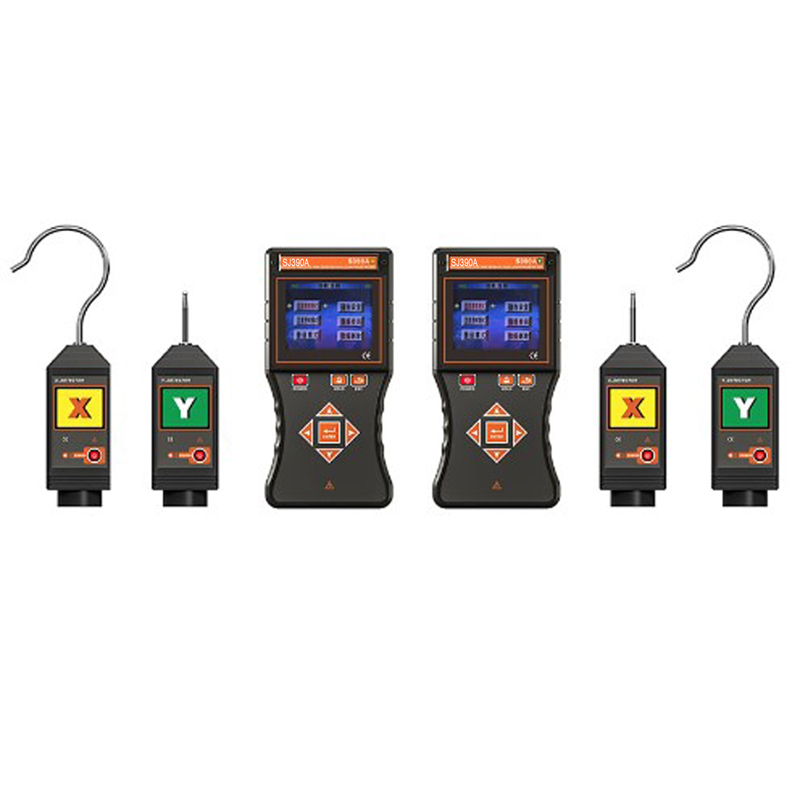

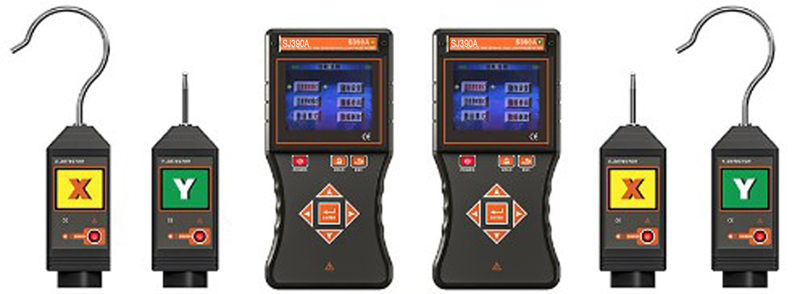

SJ390A 无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成,可以对环网柜、中置柜、开关柜进行核相,具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相,授时精度小于30nS。接收器采用3.5寸真彩液晶屏,内置六合一多模卫星授时模块,支持多种卫星导航系统包括中国的BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。接收器同屏显示实时相位频率,具有"X信号正常、Y信号正常、同相、异相"等语音提示,清晰直观。空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对1V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电相序测试,变压器组别判断等。







四、技术参数

功      能 高低压卫星授时远程核相(环网柜、地下室、矿井下核相),语音播报;频率、相位、相序、验电测试
电      源 接收器:DC 7.4V 可充锂电池、探测器:DC 3.7V 可充锂电池、USB 充电接口,连续工作约 10 小时
核相模式 卫星秒脉冲精准模式、卫星授时模式、普通模式
传输方式 315MHz、433MHz 无线传输
核相距离 卫星授时模式距离不受限制,达 500km 以上;普通核相模式距离 160m
显示模式 3.5 寸真彩液晶屏显示
量      程 相位:0°~360°;核相电压等级:AC 1V~550kV;频率:45Hz~75Hz
分 辨 力 1°;0.1Hz
精      度 卫星授时核相:≤±5°;普通核相:≤±10°;频率:≤±2Hz

相别定性
XY 两接收器显示的实时相角差在 0°~30°为同相;
XY 两接收器实时相角差在 90°~120°或 210°~270°为异相
语音功能 同相、异相、X 信号正常、Y 信号正常等语音功能
绝缘杆尺寸 拉伸后长约 3m;收缩后长约 0.7m(可选购 5 米杆)
持续核相时间 卫星授时成功后可持续核相 30 分钟,满足地下室、矿井下核相

首次搜星时间
第一次开机搜星时间约 3-5 分钟,开机后第二次搜星时间约 30 秒,后续热启动约 1 秒
搜索卫星时接收器天线朝天
授时精度 小于 30nS
仪表质量 探测器:205g;接收器:395g;绝缘杆:1.45kg;总质量:19.6kg
额定电流 探测器:35mA max;接收器:300mA max

适合安规
GB13398-92、GB311.1-311.6-8、3DL408-91 标准
电力行业标准《带电作业用 1kV~35kV 便携式核相器通用技术条件 DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003 标准
基本配置 探测器 4 个;接收器 2 个;天线 6 根;绝缘杆 4 根;铝箱 2 个;探针 4 只;探钩 4 只,充电器 2 个;
自校线 2 根;辅助测试线 2 根;说明书保修卡合格证 1 份

五、产品配置(附件)

探测器 4个(X、Y各2个)
接收器(主机) 2个
天线 6根
伸缩绝缘杆 4根
铝箔 2个
探钩、探针 8根(各4根)
USB充电器、充电线 2套
锂电池 6只(仪表内)
自校线 2根
弹簧式辅助接地线 2根
用户手册、保修卡、合格证 1套
